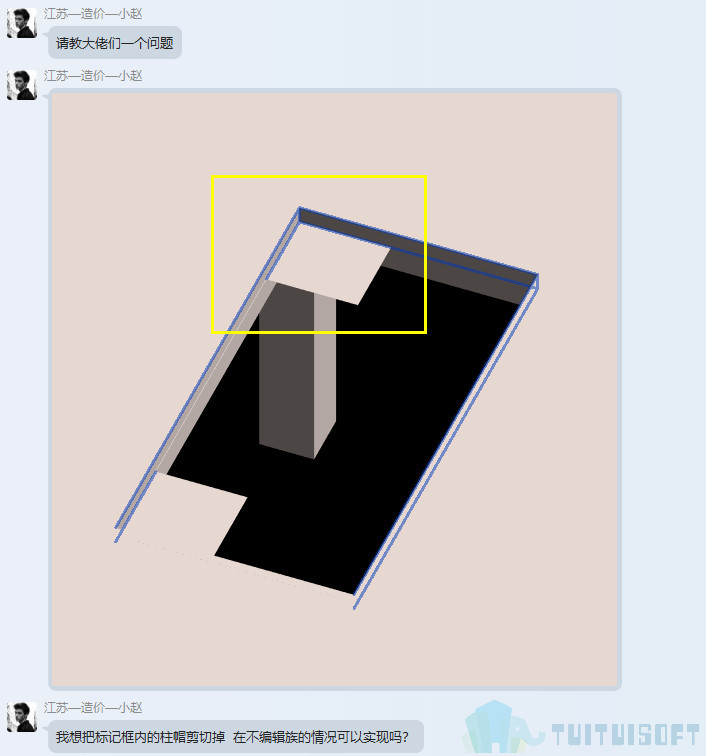

前兩天QQ群中有個網友問了一個問題就是如何在項目中如何剪切外部族？能不能使用內建族進行空心拉伸的剪切？
答：
在Revit中不能使用內建族進行空心拉伸。
想在項目中如何剪切外部族，小編推薦用基于面的公制常規模型族樣板做一個空心對象，然后加載到項目中。

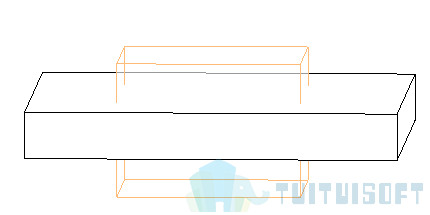

下面小編用網友做的柱帽為例，為大家演示一遍。首先采用“基于面的公制常規模型”樣板新建一個空心拉伸的族。這里就隨意的選擇矩形的形狀接著道三維視圖中將空心矩形拉到面底部。
這里調整完之后，還需要注意的一個地方是在屬性欄中選擇勾選上“加載時剪切的空心”

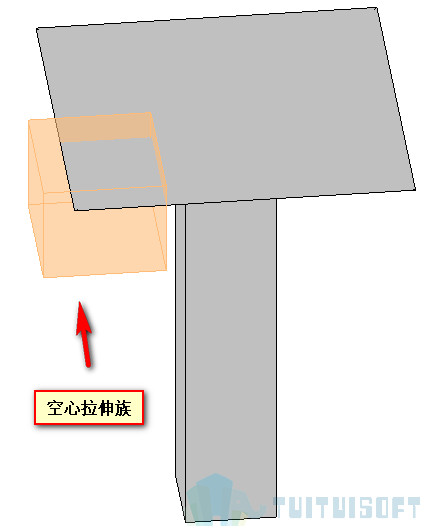

接著新建一個項目，分別將柱帽和新建的空心拉伸族載入到新的項目當中，并將空心拉伸族放置在柱帽上。
最后將它們兩個族進行剪切
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
